摘要：隨著煤礦機械化的發展，我國煤礦的綜采面現已大量采用刮板輸送機（刮板機）設備，刮板機的應用大大提高了煤礦開采效率，帶來極高的經濟價值。但在生產運行時刮板機斷鏈?zhǔn)鹿暑l繁發生，嚴重制約了生產效率，經過調查分析，斷鏈原因是鏈條不能承受重載啟動的極大張力而發生強度失效。為此九游娱乐官方网站研發的防爆變頻器，運用多電平變頻器技術，實現了輸送機平穩啟動，解決了刮板機斷鏈及重載啟動問題，提高了煤礦行業的經濟效益。

關鍵詞：煤礦  多電平   變頻器   刮板輸送機  功率平衡

1. 引言

刮板機是綜采工作面的關鍵設備，在煤炭生產過程中有無可替代的作用，它的工作情況直接影響井下的生產。工作面刮板輸送機主要用來與采煤機、液壓支架、順槽轉載機、破碎機和帶式輸送機配套而實現綜采工作面的落煤、裝煤、運煤、移溜和頂板支護等工序的機械化。刮板輸送機一般可作為采煤機和刨煤機運行的軌道和安裝基礎，以及液壓支架向前移動的支點。本文主要介紹九游娱乐官方网站防爆變頻器在兗礦集團某煤礦現場的應用。

2. 刮板機的結構及工作原理

刮板輸送機的工作原理是將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。

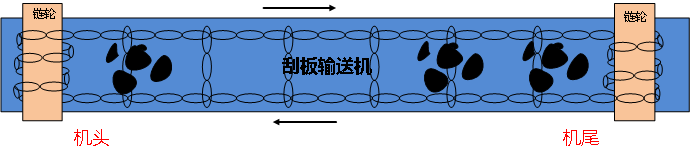

圖1 刮板機示意圖

3. 現場工況

現場應用環境惡劣，濕度較大、陰冷、而且粉塵非常多。電機距離變頻器大約1200m，現場工況如下：

刮板機對變頻器技術要求：

實現刮板電機長距離驅動，避免燒電機事故；

優異的低頻轉矩特性，能實現重載啟動；

對過壓，過流，缺相，過載，過溫等問題具有保護功能；

啟動電流小，以減少對設備機械、供電系統的沖擊；

具有良好的過載能力及環境適應能力，運行可靠性高；

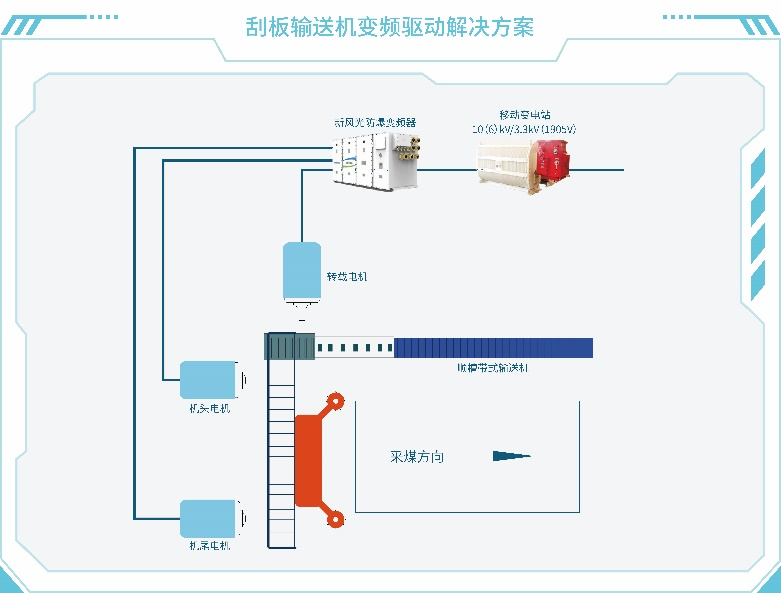

4. 方案設計與說明

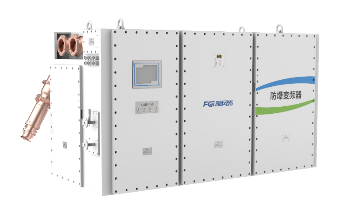

針對現場應用需求，選用3臺九游娱乐官方网站新一代防爆變頻器，其中2臺驅動刮板機電機，另外1臺驅動轉載機電機，2臺刮板機驅動變頻器采用主從控制，保持兩臺電機的功率平衡。

?全面的控制方式，兼容同步/異步電機驅動控制；

?優異的驅動性能，多機功率平衡同步運行；

?卓越的運行控制性能，低頻大轉矩平穩啟動；

?完善的電機自學習功能，易用性強；

?友好的操作界面，操作便捷；

5. 使用效能

 采用九游娱乐官方网站新一代防爆變頻調速系統，實現了刮板機的重載啟動和電機的功率平衡，改善設備工藝，并提升效率和安全。

?替代ＣＳＴ、TTT、高低速等設備采用直接對輪聯接，簡化機械系統，提高設備機械效率和可靠性。

?解決刮板輸送機重載軟啟動，減少機械和電氣沖擊。

?實現根據鏈條強度設置最大轉矩保護，減少斷鏈的發生。

?設置轉矩下限保護值，實現斷鏈自動停機保護。

?實現機頭機尾動態功率平衡。

?具備低速檢修模式以及正反轉控制模式，便于刮板機的檢修和卡鏈的處理。

?可采用普通的單速電動機，相比雙速電機可節約動力電纜。
